Horizontale Mischwagen
Futtermischwagen HX & H
Zunehmend größere Tierbestände fordern die Mechanisierung durch einen HIMEL Futtermischwagen.
Der bedienerfreundliche und robust gebaute HIMEL Futtermischwagen steht für:
- Geringen Kraftbedarf – leichtläufig
- Optimale, homogene Mischungen (TMR)
- Kein Vermusen des Futters durch das HIMEL Rührflügel-Schneidsystem - Exakte Vermischung (DLG-geprüft)
- Rund- oder Quaderballen lassen sich portionsweise gut einmischen, die Serie V & Z verarbeitet auch ganze BalleN
- Hohe Zuverlässigkeit - Die HIMEL Futtermischwagen sind erfolgreich im Einsatz bei Großbetrieben mit über 1000 Tieren
Bei richtiger Zusammensetzung Ihrer Mischration erreichen Sie mit dem HIMEL Futtermischwagen in kürzester Zeit:
- Höhere Inhaltsstoffe in der Milch
- Höhere Gewichtszunahmen aus dem Grundfutter
- Gesündere Herden
- Keine Futterselektion und leere Futtertröge
- Reduzierte Futterkosten
- Verringerte Tierarztkoste
Der Aufbau
- Stahl, S355
- Bodenwanne: 8 mm, ab HX/H 88 10 mm
- Seitenwände: 6 mm
- Separater, stabiler Fahrwerksrahmen mit aufgesetzter Mischerwanne
- Seitliche Verstärkungen als Längs- und Querverstrebungen
- Starke Halterung für die Fräsarme
- Hitch- oder Zugmaulanhängung
- Anhängehöhe Zugmaul 850 mm (mit TÜV Gutachten)
- Stabiler Stützfuß, auf Wunsch hydraulisch
- Eckige Wiegestäbe (leichter Austausch möglich)
- Absenkgeschwindigkeit stufenlos einstellbar
- Große Auswurföffnung
- 110 l Hydrauliköl VorraT
Das Fahrwerk
Durch zwei große Hydraulikzylinder lässt sich der ganze Fahrzeugrahmen über die Achse absenken. Die Serie H ist mit einer starren Achse ausgerüstet. Drei Wiegestäbe verbinden den Fahrwerksrahmen mit dem Mischbehälter. So kann das Gewicht auch beim Fräsvorgang exakt ermittelt werden. Alle Achsen sind TÜV-geprüft (25/40 km/h) und mit Straßenbereifung ausgestattet. Mit Zugmaul-oder Hitchanhängung.
Die Bremsen
Alle Futtermischwagen sind mit Bremsachsen ausgerüstet. Auf Wunsch mit:
- Hydraulischer Bremse (Export)
- Hydraulischer Bremse mit Federspeicher (TÜV, 8 km/h)
- Druckluftbremse (TÜV 25 km/h)
- Oder einfach nur Feststellbremse (Export)
- Bis 40 km/h auf Wunsch möglich
Die Bereifung
- Implementbereifung Serie bis HX 108
- Straßen-/ LKW-Bereifung auf Wunsch (ab HX128 serienmäßig)
Die freischneidende Hochleistungsfräse
Das Herzstück des Futtermischwagens! Für die schnelle und saubere Entnahme aus dem Fahrsilo sorgt die HIMEL Fräse mit kraftvollem Gussmotor mit Getriebeübersetzung. Die Bordhydraulik mit Absenkautomatik und doppeltwirkenden Hydraulikzylindern sind Garanten für eine hohe Leistung.
- Schnittbreite 160 cm, ab HX 108 180 cm
- Fräshöhe bis 5,5 m
- Freischneidende Fräse durch zusätzliche Messerreihe außerhalb des Fräsarms
- Doppeltwirkende Hydraulikzylinder verhindern das „Springen“ der Fräse
- Großer Hydraulikmotor links- und rechts-drehend
- Hydraulikmotor und Getriebe in der Fräse
- Hydraulikleitungen geschützt im Fräsarm verlegt. Wichtig bei Fremdbefüllung
- Fräsarm platzsparend, seitlich an der Mischwanne
- Die große Öffnung in der Mischerrückwand garantiert reibungsloses Arbeiten, ohne zu verstopfen
Das Mischsystem
- Dreischnecken-Mischsystem
- Offene Rührflügelwelle für eine besonders schonende Zubereitung des Futters
- Schneidmesser statt Quetschflächen
- Zwei obenliegende Mischschnecken mit beidseitiger Lagerung und drehbaren Messern
- Beide obenliegende Mischschnecken nach innen drehend
- Hohe Lebensdauer durch große Lager
- Gegenschneiden für zusätzliche Zerkleinerung von Grassilage und Stroh
- Geringer Leistungsbedarf
- Kurze Mischzeiten
- Erhalt der Futterstruktur
- Nur schneiden und zerkleinern, kein Vermusen oder drücken
- Schneckendurchmesser oben ca. 480 mm
- Mischschneckendurchmesser ca. 750 mm
- Wellendurchmesser der Mischschnecke 177,8 mm / 16 mm Wandung
Das Wiegesystem
- Wiegecomputer mit 48 Komponenten, Großanzeige, einfache Menüführung, bis 24 Rezepte für Ihre individuelle Futterrezeptur und PC-Schnittstelle
- Gewichtsanzeige mit Tara-Funktion, schwenkbare Halterung mit Spritzschutz und Alarmsignal für die genaue Komponentenverwendung
- Große Anzeige und Hupe
- Komponentenbeschreibung im Klartext (z.B. Mais, statt Komponente 1)
- Programmierung am PC möglich
- Datenrückfluss zum PC möglich: Soll-/Ist-Vergleich, Verbrauch, Terminüberwachung
- Mit App-Anbindung

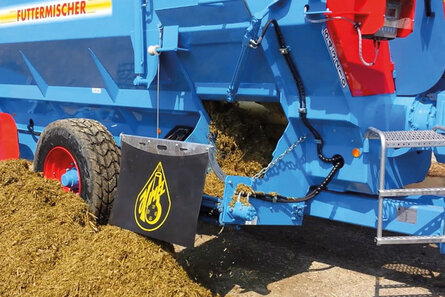

Die Austragung
Ein Austrageband mit hydraulisch angetriebenem Kratzboden wirft das Mischgut über einen hydraulisch gesteuerten Schieber exakt dosiert aus. Der serienmäßige Auswurf vorne rechts kann auf Wunsch nach links gebaut oder in beidseitiger Variante (auch Hintenauswurf bei Serie H) geliefert werden. Der Auswurf erfolgt über eine automatische oder hydraulische Höhenverstellung.
- Hohe Austrageleistung durch Kettenband
- Alternativ ist ein Austrageband aus Gummi für ruhigen Lauf möglich
- Austragemenge durch Schieberstellung, Fahrgeschwindigkeit und Drehzahl exakt dosierbar
- Auswurf rechts, vorne Standard, links, beidseitig oder hinten (nur H-Wagen) auf Wunsch
- Höhenverstellung ist mechanisch, automatisch oder hydraulisch möglich
- Exakte, verstopfungsfreie und gleichmäßige Ausdosierung
- Hydraulischer Auswurfschieber mit großer Anzeige
- Kettenband kann verlängert oder verkürzt geliefert werden
- Schnelllaufender Motor am Kettenband für größere Wurfweite möglich
Die Bedienung
Die Bordhydraulik lässt sich über die elektromagnetische Fernbedienung oder durch eine Flexzugsteuerung, bequem vom Schleppersitz aus bedienen.
- Flexzugfernsteuerung serienmäßig
- Alle Funktionen sind vom Schleppersitz aus zu bedienen
- Absenkautomatik für den Fräsarm
- Elektromagnetische Steuerung auf Wunsch für alle Funktionen
- Übersichtliche Anordnung, eindeutige Beschriftung
Das Getriebe und die Hydraulik
Der Antrieb erfolgt über ein stabiles Planeten-Untersetzungsgetriebe, das direkt die große, leichtläufige Mischschnecke mit gehärteten Spezialmessern dreht. Die oberen, beidseitig nach innen drehenden Mischschnecken befüllen den Mischbehälter optimal. Die oberen Mischschnecken verfügen über einen robusten Kettenantrieb. Der große Mischbehälter aus Qualitätsstahl ist durch Längs- und Querstreben zusätzlich verstärkt.
- Großdimensioniertes Planetengetriebe
- Wartungsarmer Kettenantrieb mit Kettenspanner
- Bordhydraulik mit Pumpen und Ölmotoren aus Guss
- Druck der Bordhydraulik 160 bar
- Druck der Absenkautomatik 180 bar (auf Schlepperleistung einstellbar) Druck der Fräshydraulik max. 200 bar
- Schlauchbruchsicherungen an allen wichtigen Stellen
- Großer Öltank mit Ölfilter
- Komplettes System für Hydrauliköl auf Pflanzenbasis geeignet
- Fräsendrehzahl 400 U/min bei Zapfwelle mit 540 U/min
Die Sicherheitstechnik
- Absenkautomatik
- Die Beleuchtung, bestehend aus Seitenstrahler und Rundumleuchte sind wichtige Vorkehrungen des Unfallschutzes
- Zylinder sind mit zusätzlichen Sicherungssperrventilen ausgerüstet
- Abschaltkupplung
- Schutzklappe für die Fräse
Grundausrüstung für Fräsmischwagen HX & Mischwagen H
- Sehr niedrige und übersichtliche Bauweise
- Eigene Bordhydraulik mit leistungsstarker Guss-Hydraulikpumpe für höchste Belastung
- Verstärkter Mischbehälter durch zusätzlich aufgeschweißte Verstrebungen
- Mischerwanne aus Qualitäts-Stahl (St52) mit zusätzlichen Schneidleisten
- Stützfuß mit Handkurbel für schnelles Abhängen
- Mit Unterlegkeile und Sicherheitsreflektoren
- Leichtgängiges Arbeiten und geringer Antriebs-Kraftbedarf durch großes Planetengetriebe, z.B. 9,5 m³ Fräsmischwagen = 45kW Kraftbedarf (DLG geprüft)
- Großer Ölbehälter mit Filter
- Hydraulikleitungen mit Schlauchbruchsicherung
- Alle HIMEL Futtermischwagen können mit biologisch abbaubaren Hydraulikölen betrieben werden
- Sehr hohe Volumenausnutzung durch nach innen drehende, obere Mischschnecken mit Gegenlauf
- Beide oberen Schnecken vorbereitet zum Anschrauben von Messern für langes Mischgut
- Schnelle und homogene Mischung durch die HIMEL Rührflügelschnecke mit geschlossenen Stützen und selbst schärfenden Spezialmesser
- Kettenbandauswurf vorne rechts mit hydraulischem Schieber und automatischer Höhenverstellung
- Einfache Bedienung über Fernbedienung, mit Flexzügen (auf Wunsch mit elektromagnetischer Fernbedienung
- Auf Wunsch Wiegecomputer für 24 Komponenten und 99 Mischungen und PC-Datentransfer (Kompatibel mit MS-Excel® )
- Bremsachse (TÜV-geprüft)
- Auf hydraulische Bremse (8 km/h) oder Druckluftbremse (25 km/h) aufrüstbar
- Hitch- oder Zugmaulanhängung (auf Wunsch TÜV-geprüft)
- Vorbereitet zur TÜV Prüfung
Grundausrüstung für Fräsmischwagen HX
- Seitliche Fräsarme mit doppeltwirkenden Hubzylinder
- Mit Sicherheitsdrehleuchte
- Hohe Fräsleistung bei Gras und Mais durch freischneidende Hochleistungsfräse
- Fräse mit hohem Drehmoment durch starken Gussmotor mit Getriebe, links- und rechts-drehend
- Schnittbreite 1,60 m, ab HX 108 1,80 m
- Hydraulische Absenkautomatik, dadurch kein Festfahren der Fräse
- 2 Stück Öldruck-Manometer
- Hydraulikleitungen sind geschützt verlegt, dadurch auch Frontladerbefüllung möglich
- Fahrzeugrahmen durch Hydraulikzylinder über Achse absenkbar
- Stabiler, separater Fahrwerksrahmen mit Edelstahl Wiegeeinrichtung
Abmessungen und Inhalt Futter- & Fräsmischwagen H und HX
| Typ | Inhalt | (A) Länge | (B) Breite oben | (C) Höhe | (D) Spurbreite | Gewicht | Leistung |
|---|---|---|---|---|---|---|---|
| (m³) | (m) | (m) | (m) | (m) | (kg) | (kW) | |
| HX 68 | 6,80 | 6,04 | 1,67 | 2,21 | 1,90 | 4770 | 30 |
| HX 88 | 8,80 | 6,29 | 2,07 | 2,29 | 2,00 | 5100 | 37 |
| HX108 | 10,80 | 6,54 | 2,07 | 2,39 | 2,00 | 6000 | 50 |
| HX128 | 12,80 | 7,28 | 2,07 | 2,69 | 2,15 | 7020 | 65 |
| HX148 | 14,80 | 7,28 | 2,07 | 2,80 | 2,20 | 7040 | 75 |
| H 68 | 6,80 | 5,25 | 1,67 | 2,26 | 1,90 | 3700 | 25 |
| H 88 | 8,80 | 5,50 | 2,07 | 2,34 | 2,00 | 4050 | 35 |
| H108 | 10,80 | 5,75 | 2,07 | 2,44 | 2,00 | 4800 | 43 |
| H128 | 12,80 | 6,40 | 2,10 | 2,56 | 2,20 | 5000 | 45 |
| H148 | 14,80 | 6,40 | 2,10 | 2,69 | 2,20 | 5105 | 55 |
