Sisteme de peletizare

Sistemul de peletizare este proiectat pentru prelucrarea materialelor uscate din culturi de toate tipurile, cum ar fi paie de cereale, paie de rapiță, fân, miscanthus sau produse similare. Sistemul funcționează în mod complet independent.
Toate etapele de producție necesare, de la desfacerea baloților, la măcinare, condiționare, peletizare și ambalare, sunt integrate.
Toate instalațiile sunt realizate de la o singură sursă. Acest lucru înseamnă că sistemul este gata de funcționare imediat după o instruire intensivă.

Peletizare staționară
Grație designului modular al sistemului de peletizare, specialiștii noștri pot dezvolta soluția optimă pentru nevoile dumneavoastră. Cu un randament orar puternic și constant, peletizarea staționară este cea mai bună alegere pentru clienții care apreciază funcționarea continuă cu costuri de întreținere reduse.

Peletizare mobilă (La cerere)
Instalația mobilă de peletizare poate transforma subproduse agricole, în mare parte neutilizate, în peleți. Întregul sistem este integrat într-o remorcă de camion și se peletizează direct la fața locului. Acest lucru vă economisește costurile ridicate de transport pentru baloți.

Instalatie de peletizare staționară

Flexibilitate ridicată în proiectare și instalare;
Posibilitatea extinderii sistemului;
Operare simplă;
Tehnologie fiabilă care nu necesită întreținere.
Instalația de bază este formată din:
Buncăr tampon;
Condiționare ;
Mixer;
Presă;
Buncăr de răcire ;
Unitate de selectare;
Tabou electric.
Opțiuni posibile
Peletizarea paielor, cu desfăcător de baloți și sistem de macinare. Peletizarea materialelor în vrac cu un sistem de primire și măcinare a materialelor în vrac.
Peletizarea lemnului cu tocător pentru lemn subțire și gros.
Opțiuni suplimentare
Răcitor de peleți;
Stație de ambalare;
Generator de aburi.

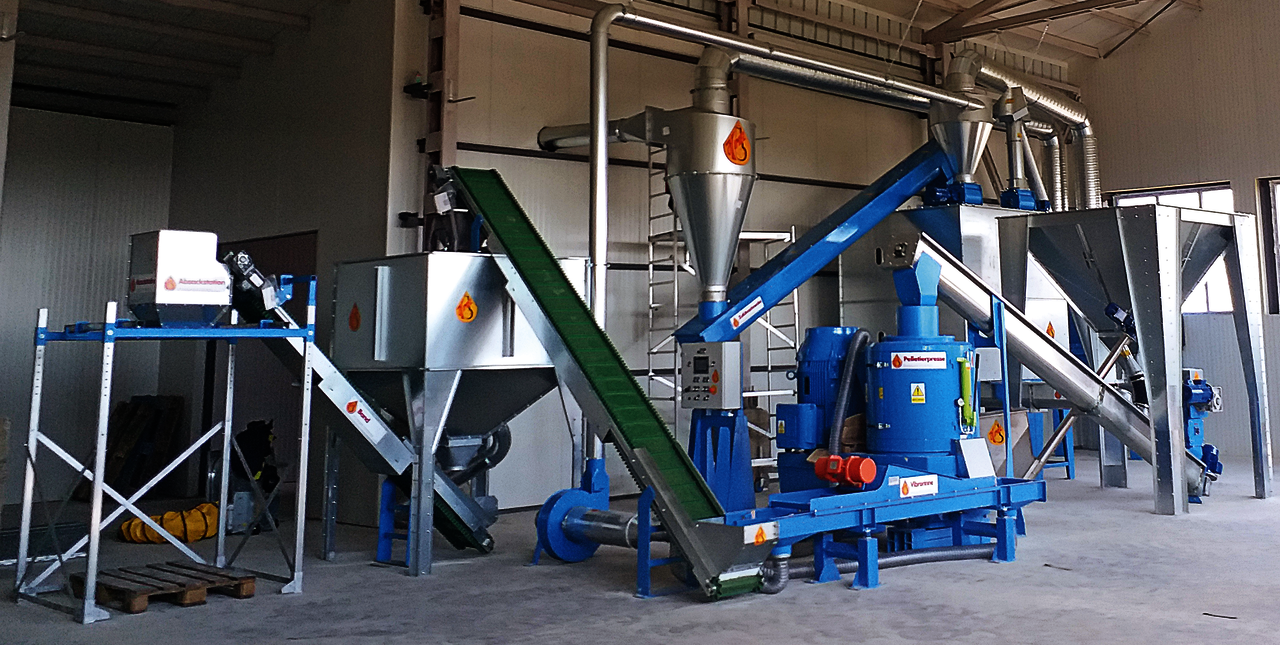

Sistem de peletizare staționar HIMEL pentru paie și lucernă, potrivit pentru baloți rotunzi sau pătrați — Instalație staționară de peletizare pentru paie și lucernă

Baloții rotunzi sau dreptunghiulari pot fi utilizați ca material de pornire. Baloții sunt ridicați și mărunțiți de către desfăcătorul de baloți. Un transportor cu șnec cu frecvență controlată alimentează granulatorul, presa de peleți cu matrițe plate. Peleții produși sunt cernuți, răciți și transportați mai departe. Comenzile mașinii sunt ușor de manevrat și amplasate pe dulapul de comandă;

Capacitate orară
Producția orară a fost calculată la până la 1,2 tone/h pentru întregul sistem. Producția depinde de tipul și calitatea materialului, de matriță și de gradul de rectificare. Calculul se bazează pe prelucrarea paielor de grâu uscate și omogene (umiditate reziduală < 14%). Calitățile fluctuante ale materiei prime care urmează să fie procesată pot influența semnificativ producția orară. Pentru o prelucrare cu performanțe optime este necesară o configurație a filierei adecvată materialului.
Consumul de energie
Puterea instalată este de 180 kW. Din aceasta, aproximativ 130kWh sunt consumați în timpul funcționării, în funcție de tipul de material și de setări.
Sistemele menționate mai sus sunt proiectate pentru funcționarea într-un singur schimb până la 250 de zile pe an, în conformitate cu reglementările de întreținere. Este necesară operarea continuă a sistemului de către cel puțin un operator.

Dimensiuni
Spațiul necesar este de 120m², cu o înălțime de 5,50m. Sistemul poate fi, de asemenea, instalat într-o formă mai compactă.
Fiecare sistem este asamblat la fața locului în funcție de cerințele dumneavoastră.

Transformarea paiului în peleți

Desfăcător de baloți HIMEL cu masă de alimentare pentru baloți rotunzi sau pătrați — Desfăcător de baloți cu masă de alimentare

Desfăcătorul de baloți

Putere de conectare: 22 kW;
Producție orară: până la 1,5 t/h;
(în funcție de material, umiditate reziduală de până la 12 %)
Umiditatea materialului: max. 14 %.

Desfăcătorul de baloți este conceput pentru baloți rotunzi și pătrați cu 2 valțuri de măcinare, o rolă de tăiere și o sită.
Masă de alimentare pentru baloți noi cu o lungime variabilă de 2,9 sau 5,8 metri.
Sistemul de descărcare cu 2 melci alimentează mașina de tocat cu o cantitate constantă de material.
Cadrul de deasupra tocătorului de baloți reduce la minimum formarea de praf.
Separatorul gravitațional cu 5 magneți puternici oferă o protecție suplimentară pentru mașina de tocat. Toate suporturile și piesele de țeavă necesare sunt incluse.

Măcinare

Putere de conectare: aprox. 50 kW;
Capacitate orară: până la 2 t/h (în funcție de material, umiditate reziduală de până la 12 %);
Sită: 20 mm / 8 mm;
Umiditatea materialului: max. 14 %

Una sau două mori de paie industriale HIMEL STMi cu capacitate mărită și sită specială.
Motor puternic cu 22kW sau 30kW. Conducte pentru separarea materialului.
Ciclon de volum mare, melc ascendent și supapă rotativă către buncărul tampon.

HIMEL Siloz de depozitare cu agitator pentru a preveni formarea de punți. Monitorizarea nivelului de umplere prin intermediul indicatorului rotativ cu palete — Siloz de depozitare cu agitator

Buncăr de depozitare

Conexiune electrică: aprox. 3 kW;
Volum: 8 m³;
Buncăr pentru măcinătura de paie cu o densitate de max. 50 kg/m³ și cu un volum de aprox. 8 m³, cu agitator pentru a preveni formarea de punți.
Monitorizarea nivelului de umplere prin intermediul indicatorului rotativ cu palete. Cadru de filtrare pe capac pentru a compensa presiunea reziduală a aerului din procesul de măcinare.
Racordare la unitatea de filtrare, ușă de vizitare și duză.

Condiționare

Conexiune electrică: aprox. 5 kW;
Diametru: 250 mm;
Șnec de dozare cu frecvență controlată, ca șnec de transport cu racord de intrare și ieșire.
Supapă rotativă între șnecul de dozare și cel de condiționare, pentru dozare fără presiune.
Șnec de condiționare cu înfășurare specială. Inclusiv toate conexiunile pentru condiționare.
Dozator manual de apă pentru reglarea umidității configurată de operator inclus.

HIMEL Presă pentru peleți cu matriță plată și 3 role — Presă pentru peleți cu matriță plată și 3 role

Presa de peleți

Greutate: aprox. 4,5 tone;
Putere de conectare: 90 kW;
Ø peleți posibil: 6, 8, 14 mm;
Presă de peleți cu matriță plată și 3 role pentru presare;
1 filieră pentru fân, lucernă sau paie pentru producerea de peleți până la Ø14 mm;
Construcția substructurii și toate adaptările sunt incluse.

HIMEL Răcirea peleților cu bandă transportoare de la sita vibratoare la siloz — Răcirea peleților cu bandă transportoare de la sita vibratoare la siloz

Evacuare și separare

Conexiune electrică: 4,25 kW;
Un transportor cu sită vibratoare cu design special prevăzută cu conexiuni de aspirație (sau buncăr) pentru întoarcerea prafului în buncărul de depozitare.
Turbină V25, ciclon pe buncărul de depozitare, supapă rotativă sub ciclon, conducte.
Bandă transportoare cu o lungime de 4,5 m la un unghi de 45° după sita vibratoare.
Toate duzele, suporturile și consolele sunt incluse.

Răcirea peleților

Volum: aprox. 2 m³;
Putere de conectare: aprox. 3 kW;
Bandă transportoare de la sita vibratoare la siloz.
Siloz de aerisire cu o capacitate de aprox. 2 m³ și gură de aerisire, cursor manual și ventilator de aerisire.
Peleții se răcesc în silozul de aerare pentru a fi depozitați ulterior în BigBags.

HIMEL Stație de ambalare bandă transportoare de la siloz de răcire la suportul BigBag — Stație de ambalare bandă transportoare de la siloz de răcire la suportul BigBag

Însăcuire în BigBag

Conexiune electrică: 0,35 kW;
Bandă transportoare de la silozul de răcire la suportul BigBag.
Suportul BigBag este potrivit pentru saci de până la 1000 kg și este reglabil pe înălțime și lățime.

HIMEL Filtrarea aerului prin unitatea de filtrare, prevăzută cu filtru cu cartuș și curățare pneumatică — Filtrarea aerului prin unitatea de filtrare, prevăzută cu filtru cu cartuș și curățare pneumatică

Filtrarea aerului de evacuare

Capacitate: până la 8000 m³/h;
Suprafața de filtrare: aprox. 150 m²;
Unitate de filtrare cu filtru cu cartuș și curățare pneumatică. La fața locului trebuie instalat un rezervor de praf. Toate suporturile, spițele și consolele sunt incluse.

Compresor cu rezervor de aer comprimat de 270 litri

Compresor 270 litri

Putere de conectare: 5,5 kW;
Volum de aer: 270 l/min;
Unitate de înaltă performanță cu funcționare lentă, puternică, cu 3 cilindri și corp de unitate turnat la mașină.
Rezervor de aer cu pereți groși pentru o durată de viață lungă și transmisie cu curea trapezoidală cu roată de ventilator foarte mare.

HIMEL Dulap de comandă cu comutare în grup, control PLC și panou tactil — Dulap de comandă cu comutare în grup, control PLC și panou tactil

Dulap de comandă HIMEL PLC

Putere de conectare: aprox. 185 - 190 kW;
Dulap de comutare cu comutare de grup, control PLC și panou tactil.
Afișaj de putere pentru presa de peleți, convertizor de frecvență. Toți consumatorii mari cu control de pornire ușoară.
Protecție la suprasarcină pentru presa de peleți și mașina de măcinat prin reglarea valorii limită.
Majoritatea funcțiilor pot fi vizualizate și setate individual cu ajutorul panoului tactil.
